Cara Menghubungkan Cisco ke PC-Laptop

- Maret 04, 2013
Cara Menghubungkan Cisco ke PC-Laptop




Cisco? Apa itu? Cisco adalah perusahaan telekomunikasi dan jaringan yang berlokasi di San Jose, California, Amerika Serikat, yang didirikan oleh Sandy Lerner, Len Bosack dan Richard Troiano pada tahun 1984.


Produk Cisco digunakan oleh banyak orang di seluruh dunia. Beberapa produk Cisco adalah perangkat-perangkat jaringan, IOS, modul dan sebagainya.

Sebagaian besar perangkat jaringan yang digunakan oleh perusahaan-perusahaan besar, menggunakan produk Cisco, karena memang Cisco berfokus untuk mengembangkan perangkat-perangkat jaringan yang berkualitas.

Cara Menghubungkan Cisco ke PC-Laptop



Cisco Switch-Catalyst merupakan salah satu produk besutan vendor CISCO  yang sering digunakan oleh sebagian orang yang berkecimpung dalam dunia pengkabelan jaringan komputer di seatero jagad raya ini. Device ini berfungsi kayak dan memang managable switch, artinya switch atau hub yang bisa di-manage sesuai kebutuhan user. Seri dari Cisco Catalyst ini cukup banyak, diantaranya Cisco Catalyst 6500 Series, 2950, 3750, 3550 dll.


Menghubungkan Cisco Catalyst ke PC untuk Konfigurasi

Untuk menghubungkan perangkat Cisco ke PC/Laptop dibutuhkan perangkat seperti:
- Kabel Console Cisco

Cara Menghubungkan Cisco ke PC-Laptop


- Serial Port pada PC/Laptop
Cara Menghubungkan Cisco ke PC-Laptop

- USB to Serial Port Adapter bagi PC/Laptop yang tidak memiliki Serial Port


Cara Menghubungkan Cisco ke PC-Laptop

- Aplikasi untuk Console, seperti Hyperterminal (Windows), Putty, SSH dan lain-lain

Langkah lengkapnya sebagai berikut:
1. Hubungkan kabel Console RJ-45 ke port Console pada Cisco (biasanya terletak di belakang)

2. Hubungkan yang satunya lagi (port serial) ke port Serial pada PC/Laptop

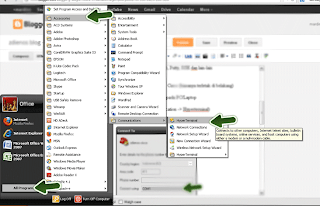

3. Buka Hyperterminal (Start -> Accessories -> Communication -> Hyperterminal)

Cara Menghubungkan Cisco ke PC-Laptop


4. Lakukan konfigurasi seperti ini
Cara Menghubungkan Cisco ke PC-Laptop

Cara Menghubungkan Cisco ke PC-Laptop

Cara Menghubungkan Cisco ke PC-Laptop

Cara Menghubungkan Cisco ke PC-Laptop

5. Bagaimana jika menggunakan aplikasi lain seperti Putty?, gampang saja, cukup pilih Opsi Serial pada Destination Source Putty, seperti terlihata pada gambar di bawah

Cara Menghubungkan Cisco ke PC-Laptop


5. Selanjutnya, terserah Anda, happy console..
